DC200数显表 您当前的位置：首页 > 条码机系列 > DC200数显表

DC200适用于数字化光栅测量系统及视频测量系统。对二维测量的数据进行分析处理，广泛应用于投影仪、工具显微镜、CCD影像仪等二维测量仪器

产品参数

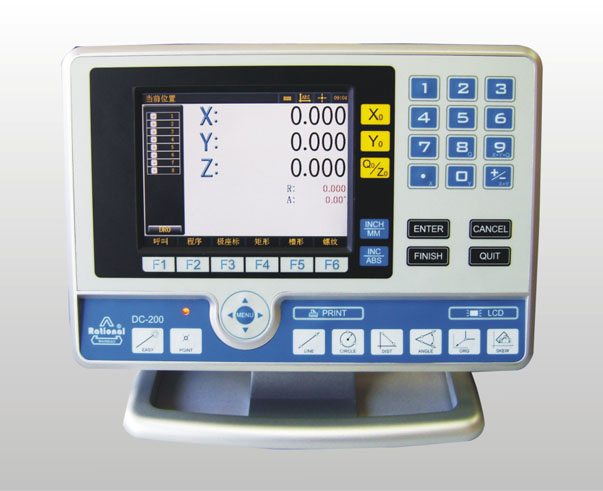

DC200数显表：
DC200适用于数字化光栅测量系统及视频测量系统。对二维测量的数据进行分析处理，广泛应用于投影仪、工具显微镜、CCD影像仪等二维测量仪器。特点：

采用32位ARM9内核CPU，处理速度快，性能更稳定；

采用640*480 TFT真彩显液晶屏作为人机界面，图形显示更加直观；

采用本公司自行研发的24位计数IC，0.001mm分辨力时计数速度达4m/s；

电源抗干扰能力和信号抗干扰能力达到2200V以上；

具有屏幕保护功能，提高LCD使用寿命；

可设置14种字体颜色和两种操作界面；

具有实时时钟功能。

功能：
1.点、线、圆、角度、距离、矩形和螺纹等图形元素的测量、预置和构造。
2.坐标摆正和坐标平移，方便摆正工件，减少调整时间。
3.接外部清零脚踏开关和光学寻边器，采点方便快捷。
4.打印功能：打印用户程序、图形元素和三轴的显示值。
5.RS-232输出功能，将当前光栅尺的显示值输出到电脑上。
6.用户程序，用户可记录测量工件的操作步骤并运行，批量测量同种工件更快捷。
7.多种坐标显示方式：极坐标和直角坐标、INC坐标和ABS坐标、公制和英制。
8.对光栅尺可进行线性补偿或区段线性补偿。
9.Z轴可接光栅尺或旋转编码器。
10.存储100个永久图形元素和10个暂存元素。
11.支持中文简体和英文显示界面,并且根据个人喜好可对字体色彩和界面进行设置。

技术规格参数：

输入电压	DC12V
功率	小于25W
输入信号	正交TTL方波或差分RS422 频率＜2MHZ 电流＞1mA
分辨率	0.1、0.5、1、5、10
重量	3kg
外形尺寸	305X210X78 (mm)

万濠数显表与同类产品对比：

	万濠数显表系列	同类产品
开关电源	自主设计开关电源元器件采用世界名牌（对易损坏的高压电容器件就采用世界名牌黑金刚（NCC）），长时间工作稳定可靠，后期维修成本低	大多数采用国内元器件
计数模块	自主研发专用24位计数芯片（GIE120703），整合数字滤波技术，经市场近20年验证，计数稳定，抗干扰能力强	一般采用FPGA
软件	全系列数显表软件都已进行软件著作权的登记，并经过多次严格测试，稳定可靠	未知
抗干扰能力	按国家标准执行脉冲群干扰2kV以上有标准的实验设备	未知
生程过程管控	生程过程管控每一台都经过严格的测试和老化，确保长时工作稳定性、可靠性	未知
服务	保修两年全国40个服务点	大多保修一年
